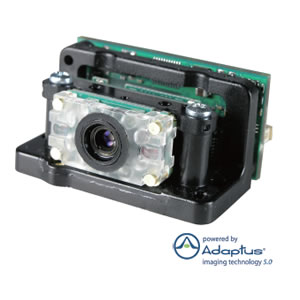

MODEL 5x80
組込対応エリアイメージャエンジン
|
 |
組み込みに最適な超小型サイズ |
|
1次元2次元コンポジト郵便コード、
書籍ISBN/OCRフォントを非接触で確実
に全方向読み取り
|
|
イメージキャプチャ機能
サインや印影など製品トップクラスの鮮明な
画像を高速取り込み |
|
インターフェイスオプション
TTL232, USBインターフェイス |
| |
   |
|
読取深度参考値
| IT5000SR ロングレンジモデル |
読取深度 |
| NB=0.203mm, 1次元バーコード |
89〜193mm |
| NB=0.330mm, 1次元バーコード |
64〜318mm |
| NB=0.381mm, 1次元バーコード |
53〜325mm |
NB=0.168mm, PDF417
|
114〜159mm |
| NB=0.203mm, PDF417 |
84〜203mm |
| NB=0.254mm, PDF417 |
79〜229mm |
CELL=0.381mm, データマトリクス
|
94〜165mm |
| CELL=0.889mm, マキシコード |
51〜330mm |
| OCR-A, 12 pt |
64〜300mm |
| OCR-B, 12 pt |
64〜279mm |
| IT5000SF 標準レンジモデル |
読取深度 |
NB=0.127mm, コード39
|
91〜107mm |
| NB=0.203mm, コード39 |
58〜173mm |
| NB=0.330mm, コード39 |
56〜193mm |
| NB=0.381mm, コード39 |
38〜234mm |
NB=0.168 PDF417
|
71〜152mm |
| NB=0.203mm, PDF417 |
61〜173mm |
| NB=0.254mm, PDF417 |
56〜193mm |
| CELL=0.381mm, データマトリクス/QR |
58〜150mm |
| CELL=0.889mm, マキシコード |
51〜254mm |
OCR-A, 12 pt
|
43〜218mm |
| OCR-A, 16 pt |
58〜269mm |
| OCR-B, 12 pt |
48〜216mm |
| OCR-B, 16 pt |
64〜241mm |
| IT5000HD 高分解能モデル |
読取深度 |
NB=0.102mm, コード39
|
66〜91mm |
| NB=0.127mm, コード39 |
61〜109mm |
| NB=0.168mm, PDF417 |
53〜127mm |
| NB=0.254mm, PDF417 |
48〜147mm |
CELL=0.229mm, データマトリクス
|
71〜97mm |
| CELL=0.889mm, マキシコード |
51〜201mm |
| CELL=0.254mm, QR |
61〜89mm |
| CELL=0.305mm, QR |
51〜107mm |
|
仕様一覧
| 項目 |
仕様 |
| 読取コード |
2次元コード
QR, マイクロQR, PDF417, コード49, データマトリクス,MicroPDF, Aztec, マキシコード, EAN/UCC コンポジット
1次元コード
JAN/EAN/UPC, コード39, NW7, ITF, コ-ド128,
コード93, GS1 DataBar, Codablock
郵便コード
日本(カスタマバーコード), Postnet, Planet, イギリス,
カナダ, オランダ( KIX)
OCR フォント
書籍ISBN, OCR-A, OCR-B |
| 動作電圧 |
DC3.3V〜5.5V
|
| 消費電流 |
動作時 約340mA @DC3.3V
スタンバイ時 約50mA @DC3.3V
パワーダウン時 約500μA @DC3.3V |
| 光学仕様 |
| 読取方式 |
CMOS
エリアセンサー |
| 読取画素数 |
750(横) x 480(縦) |
| イメージ出力 |
ビットマップ, TIFF, JPEG |
| 照明LED |
626nm +/-30nm
(赤色) |
| エイミングLED |
526nm +/-30nm
(緑色) |
|
| インターフェイス |
TTL232 Ｉ/Ｆ
(インバート出力)
TTL232 Ｉ/Ｆ
(ノンインバート出力)
USB HID Ｉ/Ｆ
USB バーチャルCOM Ｉ/Ｆ |
| 温度 |
動作温度 -10℃〜 +50℃
保管温度 -40℃〜 +70℃ |
| 湿度 |
5%〜95% 結露無し |
| 耐外乱光 |
535〜100,000lux (直射日光と同等)
|
| 耐衝撃 |
2,500G |
| 耐振動 |
5G@2Hz〜300Hz |
|

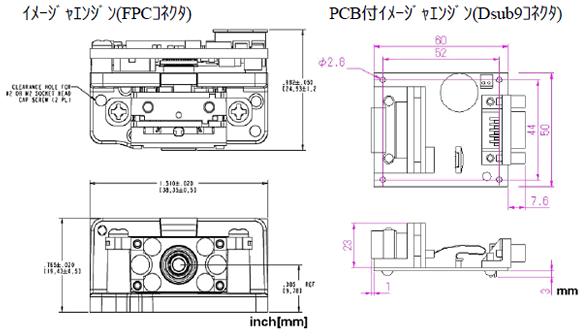

外形寸法
 |
型番 |
仕様 |
IT5080□-B-R(*1)
 |
PCB付エリアイメージャエンジン, Dsub9コネクタ, TTL232 I/F |
IT5080□-B-U(*2)
|
PCB付エリアイメージャエンジン, Dsub9コネクタ, USB I/F |
IT5080□-1212-R(*1)(*3)
|
エリアイメージャエンジン, FPCコネクタ, TTL232 I/F |
IT5080□-1213-R(*2)(*3)
|
エリアイメージャエンジン, FPCコネクタ, USB I/F
|
| (*1) |
TTL232 インバート出力・ノンインバート出力の切替が可能です。
|
| (*2) |
USBキーボード(WINDOWS 98/2000/XP/Vista/7 32&64 対応)とUSBバーチャルCOM(WINDOWS
98/2000/XP対応)の両インターフェイスに対応しています。 |
| (*3) |
ロット受注生産品となりますので、弊社担当までご相談ください。
|
| (*4) |
□には、各モデルを表す2文字のアルファベットが入ります。
SR : ロングレンジモデル 例) IT5080SR-1212-R, etc
SF : 標準レンジモデル 例) IT5080SF-1212-R, etc
HD : 高分解能モデル現在標準設定はありません。
HDモデルに関しては、弊社担当まで、相談ください。 |
| [注意] |
■上記ラインナップ以外にも用途に合わせた様々なオプション設定があります。弊社担当までご相談ください。
■ エリアイメージャエンジンは、ロット購入対象製品となります。弊社担当までご相談ください。
■ エリアイメージャエンジンの用途を事前にお知らせいただく必要があります。スキャナ製品など、一部製品への組み込みには、エリアイメージャエンジンをご利用頂けない場合があります。 |
|
|
|
|
|
※ 改良の為、予告無く外観・仕様を変更する場合があります。
|
