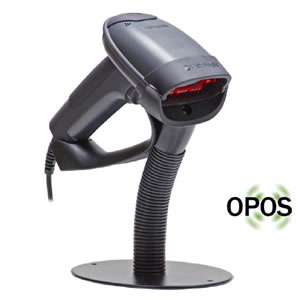

MS1690 Focus
高性能ハンド式エリアイメージャ
|
 |
後継機種→ Xenon1900 / Xenon1902 |
|
バーコード0.089mm, 二次元0.127mmの
読取性能を誇る高分解能モデルを用意 |
|
携帯電話などに表示されたクーポンやチケ
ットコードの読み取りに対応 |
|
最大7コードを一括読み取りし、指定順序・フォーマットでホストへ送信可能CodeSelect™ |
|
フレックススタンド標準付属 |
| |
 |
|
読取深度参考値
| 記号 |
ナローバー(NB) |
コード種類 |
A
|
0 132mm |
バーコード |
B |
0.190mm |
バーコード |
| C |
0.254mm |
バーコード |
| D |
0.330mm |
バーコード |
| E |
0.533mm |
バーコード |
| F |
0.254mm |
PDF |
| G |
0.381mm |
PDF |
(*) バーコードの印刷品質や使用環境により読取性能は異なりますので、ご注意ください。
|
仕様一覧
| 項目 |
仕様 |
| 読取方式 |
| エリアセンサー |
1280x512 ピクセル |
| 照明LED |
赤色 645nm +/-7.5nm |
| イメージ出力 |
BMP, TIFF, JPEG |
|
| 分解能 |
MS1690
0.127mm (1D), 0.19mm(2D)
MS1691
0.089mm(1D), 0.127mm(2D) |
| MRD 値 |
20% min.
|
| 移動読取 |
47cm/秒
(UPC 100% 最適焦点位置) |
| 走査角度 |
50°(水平), 20°(垂直) |
| 読取角度 |
ピッチ角 75°, スキュー角 75° |
| 読取幅読 |
読取フィールド参考図参照 |
| 読取深度 |
読取フィールド参考図参照 |
| 読取コード |
バーコード
コード39, インターリーブド25, コーダバー(NW7),
コード128, GS1-128, JAN/EAN/UPC,
GS1 DataBar, GS1 DataBar リミテッド,
GS1 DataBar エクスパンデット, 他
二次元コード
QR, PDF417, データマトリクス, マキシコード,
郵便カスタマバーコード, コンポジット, 他
OCR フォント(ライセンス必要)
OCR-A, OCR-B, E-13B MICR
|
| LEDインディケータ |
青色 : 読取待機, 白色 : 読取成功
黄色 : オート読取 |
| インターフェイス |
USB キーボード(HID) I/F
USB バーチャルCOM I/F
(USB-COM)
DOS/V キーボード I/F
RS232C I/F |
| 入力電圧 |
DC5V +/-0.25V |
| 消費電力 |
動作時 2W (400mA @ DC5V) 待機時 800mW (160mA @ DC5V)
DC 変圧 Class 2 : DC5.2V @ 1A |
| 動作温度 |
0℃〜+40℃
|
| 保管温度 |
-40℃〜+60℃ |
| 周囲湿度 |
5%〜95% 氷結・結露無し |
| 耐落下 |
高さ1.5m から自然落下後、動作に支障なし |
| 環境シールド |
防塵シールド済み |
| 耐外乱光 |
100,000 lux |
| 外形寸法 |
183mm(L) x 79mm(W) x 111mm(H) |
| 重量 |
約125g (ケーブル除く) |
| EMC 規格 |
FCC Part 15, EN55022 Class B |
| 保証期間 |
5年間 |
|

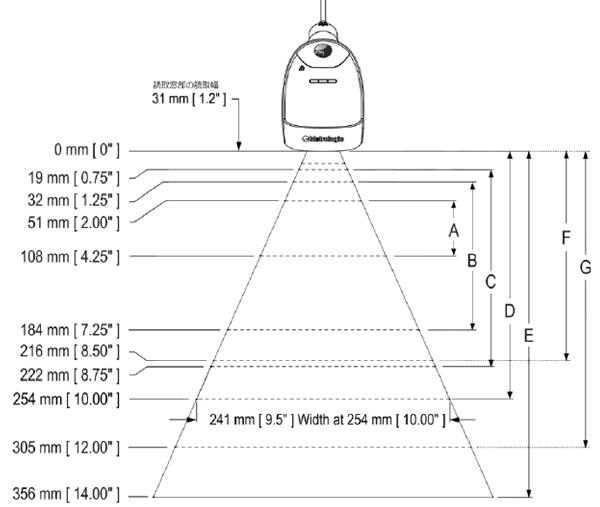

読取フィールド参考図
 |
|
