MODEL QC800
ポータブルバーコード検査器 |
|

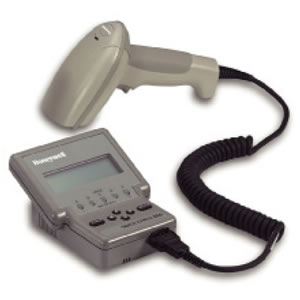

Quick Check® QC800シリーズ(以下、QC800)は、充電式で持ち運びに便利な非常に扱いやすいポータブルバーコード検査器です。付属のリニアイメージャQC3800VEでバーコードシンボルをスキャンするだけで簡単に検査を行うことができます。バーコードのソンボルサイズ, フォーマット, パラメータ(平均バー偏差, レシオ, デコーダビリティなど)の合否を瞬時に判定することができます。オプションのマウスワンドは、対象バーコードシンボルの解像度に合わせて、アパチャサイズを選択でき、スキャンプロファイルを含めたより正確な検査を実現します。
QC800は、UCCとAIMによるNIST規格に従って、製品化されています。ISO/IECテストパラメータに準拠した検証及びトラディショナル型Pass/Failパラメータ検証に対応しPC画面上で検証結果を確認することはもちろん、結果の保存や印刷を簡単なが操作で行うことできます
また、無償提供されているユーティリティソフトウェアWinQCView™を使うことで、PCと接続して、検査結果を表示・印刷・保存することが簡単に行えます。
QC800は、バーコード印刷工程における品質検査はもちろん、読取不良によるリコールを防ぐための受入検査及び納入業者への指導ツールとしても最適と言えます。
|
アパチャサイズ/X寸法対応表 |
アパチャサイズ
(mil) |
アパチャサイズ
(mm) |
対象X寸法
(mm) |
03 |
0.075 |
0.100-0.180 |
05 |
0.127 |
0.180-0.330 |
10 |
0.254 |
0.330-0.635 |
20 |
0.500 |
0.635以上 |
(*1)アパチャサイズ6milは、UPC/EAN/JAN専用です。
(*2)アパチャサイズ3milと20milは、外付マウスワンドで対応可能です。 |

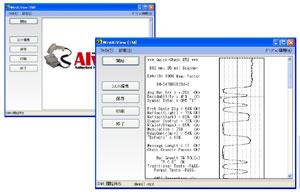

 ユーティリティソフトウェアWinQCView™
Aiware オリジナルの無償提供ユーティリティソフトウェアWinQCView™ を使えば、PC上で検査結果の表示、印刷が簡単に行える他、検査結果にコメントを付加して保存することができます。
(*) スキャンプロファイル取得には、外付マウスワンドが必要です。
|
| 仕様一覧
| 項目 |
仕様 |
| キット構成 |
検査器本体, リニアイメージャ, AC アダプタ, 専用シリアルケーブル
|
| 検証方法 |
ISO/IEC 規格検査、又はトラディショナル型検査リニアイメージャによる検査では、ISO/IEC のデコーダビリティ/デコードデータ/寸法検査結果を提供します。ISO/IECの全検査には、外付マウスワンドが必要です。 |
| 機能 |
・反射率計モード
・X 寸法の算出
・スキャンプロファイル
(外付マウスワンドが必要)
・ISO/IEC グレードの即時表示(LCD/LED)
・検査結果メモリ |
対応
アプリケーション |
QC800
シンボルのみ
(アプリケー-ション無し)
QC810
リテール (SSC リテール出荷 UCC/EAN ITF,UCC/EAN-128(GS1-128); UPC クーポンコード; SISAC;
Bookland)
QC820
ヘルスケア (HIBCC; CCBBA; SSC リテール出荷 UCC/EAN
ITF,UCC/EAN-128(GS1-128)
QC830
工業/(LOGMARS; AIAG; ABCD/CTIA; SSCリテール出荷UCC/EAN ITF, UCC/EAN-128(GS1-128)
QC850
全工業アプリケーション (SSC リテール出荷 UCC/EAN ITF,
UCC/EAN-128(GS1-128); UPC クーポンコード; Bookland;
AIAG; LOGMARS; HIBCC; SISAC; CTIZ/ABCD;
CCBBA)
|
| 対応シンボル |
コード39(1〜49 キャラクタ), インターリーブド 25(2〜78 キャラクタ),
JAN/EAN/UPC, コーダバー/NW7, MSI(1〜50 キャラクタ),
コード128(1〜70 キャラクタ), コード93, ストレート25(IATA25),
レギュラ25（ディスクリート/インダストリアル25), コード11,コード49(各行), コード16K(各行) |
| ブザー |
有り
(操作警告, ブザー3 回 : 規格外バーコードシンボル)
|
| ディスプレイ |
20桁 x 4 行 英数・記号表示 |
| キーパッド |
6 キーパッド
(電源, 選択, 方向キー) |
| LED |
3色 5個のLED |
| 電源 |
単3 型NiCd 充電池 (専用AC 充電器付属) |
| ケース材質 |
レキサンポリカーボネイト141 |
| 動作温度 |
0℃ 〜 +50℃ |
| 保管温度 |
-20℃ 〜 +70℃ |
| 湿度 |
5 〜 95% 氷結・結露無し |
| 外形寸法 |
71mm(L) x 135mm(H) x 109mm(W) |
| 重量 |
約454g |
| 適合規格 |
FCC Class A, CE |
|
型番 |
仕様 |
QC8001
|
QC800キットリニアイメージャ/ ACアダプタ付(シンボル対応) |
QC8501
|
QC850キット, リニアイメージャ/ ACアダプタ付
(全工業アプリケーション対応) |
MOUSE3MVR
|
外付マウスワンド, 3mil(0.075mm), X寸法=0.100〜0.180mm |
MOUSE5MVR
|
外付マウスワンド, 5mil(0.127mm), X寸法=0.180〜0.330mm |
| MOUSE6MVR |
外付マウスワンド, 6mil(0.152mm), X寸法=0.180〜0.330mm |
| MOUSE10MVR |
外付マウスワンド, 10mil(0.250mm), X寸法=0.330〜0.635mm
|
| MOUSE20MVR |
外付マウスワンド, 20mil(0.500mm), X寸法=0.635mm以上 |
|
|
