 日本語取扱説明書付属
|
|

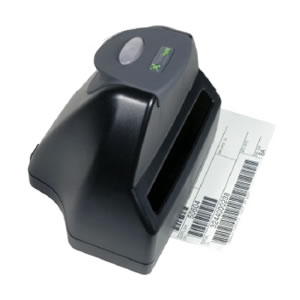

バーコードシンボルの印刷品質の維持は流通サプライチェーンに要求される重要な必須課題です。その課題に取り組み、厳しい要求を満たせるように開発されたのがHand Held Product社のバーコード検証器QC890です。

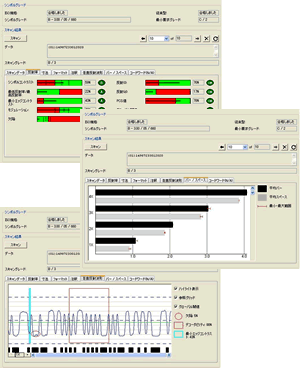

QC890は印刷されたバーコードの読取率測定と規格対比を行い高精度なバーコード検証を提供する優れた印刷品質管理ツールです。持ち運び可能な充電式光学入力装置(OID)と検証結果を視覚的且つ、分かりやすく提供するユーティリティソフトImage Data® で構成されます。
 主な機能
| ■ |
ISO/IEC規格に基づく検証機能 |
| ■ |
未認識シンボルのためのバースペースモード |
| ■ |
反射率測定モード(外付マウスワンドが必要です) |
| ■ |
ユーザ基準/カスタムアプリケーションフォーマットテスト機能 |
| ■ |
反射率校正ログ |
|
アパチャサイズ/X寸法対応表 |
アパチャサイズ
(mil) |
アパチャサイズ
(mm) |
対象X寸法
(mm) |
03 |
0.075 |
0.100-0.180 |
05 |
0.127 |
0.180-0.330 |
10 |
0.254 |
0.330-0.635 |
20 |
0.500 |
0.635以上 |
(*1)アパチャサイズ6milは、UPC/EAN/JAN専用です。
(*2)アパチャサイズ3milと20milは、外付マウスワンドで対応可能です。 |
| 仕様一覧
| 項目 |
仕様 |
| 外形寸法 |
138mm(L)×151(H)×173(W)mm |
| 電源仕様 |
DC5V, 500mA max.(USB受電)
DC5V, 1000mA max.(ACアダプタ)
※ローチャージモードでは何れも500mA max. |
| インディケータ |
| ビープ |
検証結果通知 |
| 赤/緑LED |
バッテリ状態、検証結果、通信状態などを表示 |
|
| インターフェイス |
RS232C, Bluetooth1.2クラス2, USB1.1 |
| 光学部 |
| センサ |
リニアCCDイメージャ(双方向読取) |
| 光源 |
660nm |
| アパチャサイズ |
0.075mm(3mil), 0.127mm(5mil), 0.152mm(6mil), 0.254mm(10mil)
※手動又は自動選択が可能
専用外付スキャナ
0.076mm(3mil), 0.127mm(5mil), 0.152mm(6mil), 0.254mm(10mil), 0.508mm(20mil) |
| 読取幅 |
133mm(左右マージン含む)
専用外付けスキャナにて幅133mmを超えるコードに対応可能 |
| ネガ対応 |
ネガ(反転)コード対応可能 |
|
検証シンボル
＆アプリケーション |
バーコードシンボル
JAN/EAN/UPC, コード39(1-49桁), コーダバー(NW7), コード128(1-70桁), MSI(1-50桁), コード16K(Indivisual rows), コード49(Indivisual rows), コード93, コード11, インターリーブド25(2-78桁), IATA25(ストレート25), レギュラ25(ディスクリート/インダストリアル25), Telepen, RSS(GS1-Databar), PDF417, MicroPDF417
コンポジットコード
アプリケーションテンプレートGS1-General Specificationを指定して、1次元コード部と2次元コードの個別検証にて対応可能
アプリケーションテンプレート
GS1-General Specification, AIAG-B4, AIAG-B10, GM1724A, GM1724B, GM1724C, GM1737, HIBCC Supplier, ISBN, ISBNT-128 |
| ユーティリティソフト |
Image Data®
日本語・英語・中国語対応
WINDOWS動作環境
| OS |
2000/NT4.0/2000/XP |
CPU |
Pentium 500MHz以上推奨 |
| RAM |
128MB以上推奨 |
| HDD |
5MB以上(アプリケーション)
150MB以上(NETフレームワーク) |
PocketPC/CE.NET動作環境
| OS |
CE.NET,PocketPC2003(SE) |
CPU |
ARM4 プロセッサ |
| RAM |
64MB RAM(空2MB min.) |
※何れも通信ポート必須 |
| 動作温度 |
+10℃〜+40℃ |
| 保管温度 |
0℃〜+40℃ |
| 湿度 |
25%〜80%@+40℃ 結露無し |
| 保証期間 |
2年間 |
|
型番 |
仕様 |
QC890(*1)
|
高精度バーコード検証機RS232C/USB/Bluetooth (QC890K) |
MOUSE3MVR
|
外付マウスワンド, 3mil(0.075mm), X寸法=0.100〜0.180mm |
MOUSE5MVR
|
外付マウスワンド, 5mil(0.127mm), X寸法=0.180〜0.330mm |
MOUSE6MVR
|
外付マウスワンド, 6mil(0.152mm), X寸法=0.180〜0.330mm |
| MOUSE10MVR |
外付マウスワンド, 10mil(0.250mm), X寸法=0.330〜0.635mm |
| MOUSE20MVR |
外付マウスワンド, 20mil(0.500mm), X寸法=0.635mm以上 |
| (*1) |
本体には、WINDOWS 2000/NT4.0/XP及びWINDOWS CE.NET 4.2/Pocket PC2003対応
ユーティリティソフトImage DataR が付属します。 |
|
| |
|
|
|
※ 改良の為、予告無く外観・仕様を変更する場合があります。
|
