Honeywell｜ハネウェル　バーコード製品総合カタログダウンロードQCPC600　バーコード検証器 バーコード検査器
MODEL QCPC600
バーコード検証機
販売終了しました
QCPC600　バーコード検証器

ISO/IECテストパラメータに準拠した検証と
ANSIトラディショナル検証(Pass/Fail)に対応
印刷されたバーコードの規格対比や読取率の検証などが効率的に行えます
QCPC600　バーコード検証器 UCC/AIMによるNIST規格に準拠
NIST=National Institute of Standard and Technology

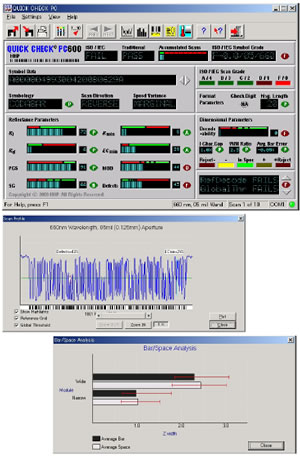

QCPC600　バーコード検証器 簡単で使いやすいWindowsソフトウェアが
標準付属(英語版)
QCPC600　バーコード検証器 検証結果の表示・保存・印刷が可能

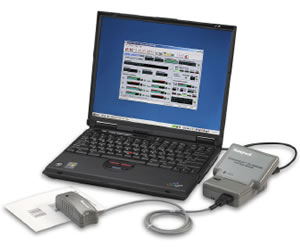

バーコードシンボルの印刷品質の維持は流通サプライチェーンに要求される重要な必須課題です。Quick Check® PC600(以下、QCPC600)は、Windowsベースのソフトウェアパッケージ, マウスワンド, インターフェイスボックスで構成され、PCのシリアルポートに接続することで、印刷されたバーコードシンボルの規格対比や読取率の検証等を効率よく行うことができるプロフェッショナルツールです。

QCPC600は、UCCとAIMによるNIST規格に従って、製品化されています。ISO/IECテストパラメータに準拠した検証及びトラディショナル型Pass/Failパラメータ検証に対応し、PC画面上で検証結果を確認することはもちろん、結果の保存や印刷を簡単な操作で行うことができます。

QCPC600は、バーコード印刷工程における品質検査はもちろん、読取不良によるリコールを防ぐための受入検査及び納入業者への指導ツールとしても最適と言えるでしょう。


QCPC600　バーコード検証器 バーコード検査器

アパチャサイズ/X寸法対応表
アパチャサイズ
(mil)
アパチャサイズ
(mm)　
対象X寸法
(mm)
03
0.075
0.100-0.180
05
0.127
0.180-0.330
10
0.254
0.330-0.635
20
0.500
0.635以上
(*1)アパチャサイズ6milは、UPC/EAN/JAN専用です。
(*2)アパチャサイズ3milと20milは、外付マウスワンドで対応可能です。

　

QCPC600　バーコード検証器仕様一覧
項目 仕様
キット構成 インターフェイスボックス,
マウスワンド, AC アダプタ,
専用シリアルケーブル

(*)PC/インターフェイスボックス間はシリアルインターフェイス接続
(*)マウスワンドは、赤色/赤外LED 及びアパチャサイズが選択可能
コネクタ
スキャンデバイス 9 ピンAMP コネクタ
I/O 6ピンモジュラコネクタ
(専用シリアルケーブルでPC と接続)
電源 専用DC ジャック
動作温度 0℃〜+50℃
保管温度 -20℃〜+70℃
耐静電気 15KV x 20 回
シールド規格 NEMA 1
EMC規格 FCC Class B, CE
対応シンボル

コード39(1〜49 キャラクタ), インターリーブド 25(2〜78 キャラクタ), JAN/EAN/UPC (倍率 80,85,90,95,100,105,110,115,120,125,
130,140,150,160,180,200%), コーダバー/NW7(1〜61 キャラクタ),
コード128(1〜70 キャラクタ), Telepen
アプリケーション GS1-128 (UCC/EAN-128)
ソフトウェア
動作環境
OS WINDOWS 98・NT/2000
CPU i486 以上
RAM 4MB 以上
HDD 3MB 以上の空き領域
シリアルポート COM1〜4 が必須
マウス 必須
検証方法 ISO/IEC 印刷品質規格検証、又は
トラディショナル型Pass/Fail 検証
検証項目・
機能
  • RL(スペース反射率), RD(バー反射率), PCS 値
  • ISO/IEC 反射率パラメータ
  • バー/スペース寸法測定
  • 平均バー増減
  • ISO/IEC デコーダビリティ
  • ISO IEC 10 スキャン平グレード値(任意スキャン回数の設定も可能)
  • レシオ測定(ワイド:ナロー比率)
  • スキャンプロファイル
    (表示・印刷が可能)
  • 固定メッセージ長による検査
  • X 寸法の算出
  • スキャン速度変化に対する警告表示
  • 検証結果・スキャンプロファイルの表示・印刷・保存
  • シンボルグレード, 平均シンボルグレード
  • スキャングレード
  • シンボル名, シンボルデータ(デコードデータ)
    RL, RD, PCS, Rmin/Rmax, 最小エッジコントラスト, モジュレーション, ディフェクト(欠陥)
  • フォーマットパラメータ (チェックデジット, メッセージ長)
  • 寸法測定結果, デコーダビリティ, ICG, レシオ、 平均バーエラー
  • 検証結果・エラーリスト
型番
仕様
QCPC600M03VR1
 QCPC600キット赤色LED 3milマウスワンドACアダプタ付
QCPC600M05VR1
 QCPC600キット, 赤色LED 5milマウスワンド, ACアダプタ付
QCPC600M06VR1
 QCPC600キット, 赤色LED 6milマウスワンド, ACアダプタ付
QCPC600M10VR1
 QCPC600キット, 赤色LED 10milマウスワンド, ACアダプタ付
MOUSE3MVR 外付マウスワンド, 3mil(0.075mm), X寸法=0.100〜0.180mm
MOUSE5MVR 外付マウスワンド, 5mil(0.127mm), X寸法=0.180〜0.330mm
MOUSE6MVR 外付マウスワンド, 6mil(0.152mm), X寸法=0.180〜0.330mm
MOUSE20MVR 外付マウスワンド, 20mil(0.500mm), X寸法=0.635mm以上
MOUSE10MVR 外付マウスワンド, 10mil(0.250mm), X寸法=0.330〜0.635mm

アイウェア・ディストリビューション株式会社

※ 改良の為、予告無く外観・仕様を変更する場合があります。
