Honeywell|ハネウェル バーコード製品総合カタログダウンロード Xenon 1902 ワイヤレスエリアイメージャ
[Honeywell] PDFカタログ表示

Xenonシリーズ 応用機能 対応!

応用機能の詳細はこちらから

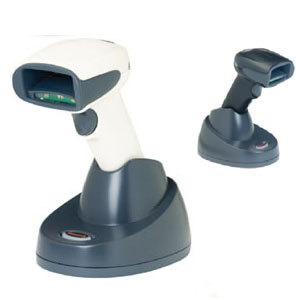

Xenon 1902
超高速ワイヤレスエリアイメージャ

販売終了

  • Adaptus(R) 6.0 比類なき超高速高性能
    デコーディングテクノロジーが誕生!!
  • SW-AD1-1902BASEで4つの応用機能追加!!
    ■USB-HID/KBW経由漢字送信
    ■GS1編集送信 ■GS1フォーマットチェッカ
    ■データ照合
  • OCRフォント読み取りに対応(オプション)
  • TotalFreedom™ 2.0 対応
    プログラム開発によるデコード・データ編集・
    イメージ処理のフレキシブルな拡張が可能
OPOS対応HID POS対応抗菌
  • 特長
  • 仕様
  • 型番
  • ダウンロード

使用用途がひろがる 追加機能オプション:SW-AD1-1902(応用機能)

GS1フォーマットチェッカ


料金代理収納GS1対応 GS1フォーマットチェッカ

応用機能のひとつ、GSフォーマットチェッカを使えば、料金代理収納GS1バーコードにエンコードされたAIおよびデータが正しく構成されているかを簡単に確認できます。
これにより、印刷ミスによるレジでのトラブルを未然に防ぐことができます。

→他の応用機能はの詳細はこちら

対応GS1バーコード:GS1-128、GS1データバー、医療用機器/

漢字送信機能

QRコードなどに格納されている日本語をアプリケーションに漢字やカナを入力できます。
[USB(HID)/キーボードIF経由]

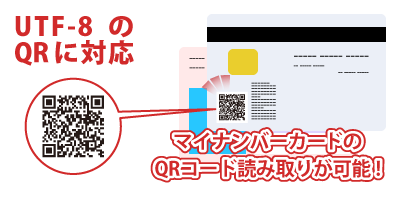

マイナンバーQRコード(UTF-8)にも対応!
(一般的なORコードは(S-JIS))

→他の応用機能はの詳細はこちら

マイナンバーQR対応

GS1編集機能

識別子(AI)を検出し、フォーマット(4種)に沿って、カンマ区切りやTAB区切りなど付加してデータを送信します。

マイナンバーOCR チェックデジット検査

マイナンバー記載されているナンバーのチェックディジットを検査する機能。

データ照合機能

読み取ったデータを1対1照合して、結果を出力する機能。

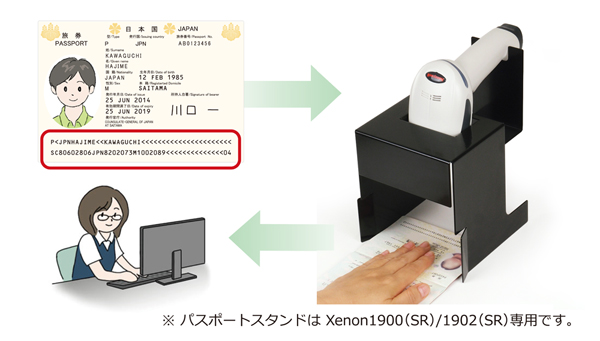

パスポートスタンド

「パスポートOCR」「パスポートスタンド」と「Xenon1902(SR)」により、低コストでパスポート読み取りシステム構築が可能です。

パスポートナンバーの読み取りに最適なスタンドです。 周辺の証明の映り込みを防ぐとともに、パスポートの読み取りにベストなポジションを得ることができます。 パスポート読み取りカウンター、免税店への導入にも最適です。

読取深度参考値

HD(高分解能)モデル 読取深度
NW=0.127mm, コード39 8〜76mm
NW=0.33mm, UPC 15〜124mm
NW=0.508mm, コード39 15〜173mm
NW=0.170mm, PDF417 0〜86mm
NW=0.254mm, DataMatrix 0〜84mm
NW=0.508mm, QR 0〜140mm
SR(標準レンジ)モデル 読取深度
NW=0.127mm, コード39 30〜89mm
NW=0.33mm, UPC 13〜323mm
NW=0.508mm, コード39 15〜411mm
NW=0.170mm, PDF417 18〜140mm
NW=0.254mm, DataMatrix 18〜140mm
NW=0.508mm, QR 0〜262mm
ER(ロングレンジ)モデル 読取深度
NW=0.127mm, コード39 107〜135mm
NW=0.33mm, UPC 36〜442mm
NW=0.508mm, コード39 30〜561mm
NW=0.170mm, PDF417 84〜206mm
NW=0.254mm, DataMatrix 86〜208mm
NW=0.508mm, QR 5〜394mm

オプション

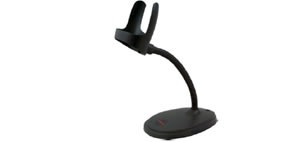

スタンド(フレックスタイプ)

■ スタンド(フレックスタイプ)

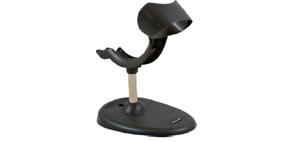

スタンド(固定タイプ)

■ スタンド(固定タイプ)

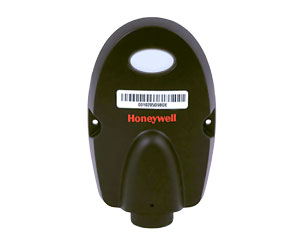

Bluetoothアクセスポイント

■ Bluetoothアクセスポイント

項目 仕様
読取コード バーコード
JAN/EAN/UPC, コード39, コーダバー(NW7), インターリーブド 25, コ-ド128, GS1-128, コード93,NEC 2/5 (COOP 2/5), GS1 DataBar, 他
二次元コード
QR, マイクロQR, PDF417, MicroPDF, Aztec, データマトリクス, マキシコード, EAN/UCC コンポジト, 郵便カスタマバーコード, 他
OCR フォント
書籍ISBN, OCR-A, OCR-B, 他
光学仕様 読取方式 CMOSエリアセンサー
読取画素数 836(横) x 640(縦)ピクセル
イメージ出力 バイナリ, TIFF, JPEG
照明LED 617nm +/-18nm (赤色), 0.339mW
シンボル
コントラスト
グレード1.0 (20%以上)
走査角度 HD 水平41.4°x垂直32.2°
SR 水平42.4°x 垂直33°
ER 水平31.6°x 垂直24.4°
分解能 HD 1D 0.076mm,
2D 0.127mm
SR 1D 0.127mm,
2D 0.170mm
ER 1D 0.127mm,
2D 0.191mm
(*) 1D=コード39, 2D=データマトリクス
ピッチ/スキュー角 45°/65°
移動読取 610cm/sec @ UPC100%
無線部 無線規格 Bluetooth Ver.2.1 クラス2
通信距離 約10m (*1)
PC/ベース間
インターフェイス
USB キーボード(HID) I/F
USB バーチャルCOM I/F
DOS/V キーボード I/F
RS232C I/F
電源 電池 専用リチウムイオン 充電池パック
動作時間 約14 時間(約50,000 スキャン) (*2)
充電時間 約4.5 時間
温度 動作温度 0℃ 〜 +50℃
充電温度 5℃ 〜 +40℃
保管温度 -40℃ 〜 +70℃
湿度 0% 〜 95% 結露無し
耐外乱光 0 〜 100,000 lx (直射日光と同等)
耐落下 耐落下 1.8m の高さからコンクリート床面へ50 回 自然落下後、動作に支障なし
耐振動 5G Peak 22〜300Hz
ESD 保護15KV 気中放電後正常動作
外形寸法 104(L) x 160(H) x 71(W) mm
(イメージャ本体)
132(L) x 81(H) x 102(W) mm
(ベース)
重量 約214g(イメージャ)
約179g(ベース)
保護特級 IP41
保証期間 3 年間
(*1) 周囲環境により異なります。 (*2) は目安であり、保証値ではありません。

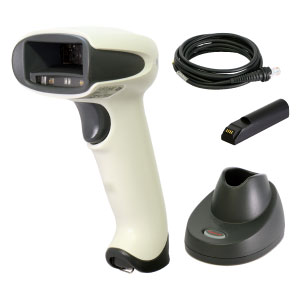

Xenon 1902 超高速ワイヤレスエリアイメージャ(クレードルセット)<販売終了>

クレードルセット

  • クレードルセット型番

    エリアイメージャ本体・クレードル・充電池パック・各ケーブルが含まれています。

    ※ACアダプタは別売です。
型番 仕様
1902gHD-U(*1)
RoHS対応
Xenon 1902 高分解能(HD) USBセット: アイボリ 、USBケーブル
1902gHD-R
案件対応
RoHS対応
Xenon 1902 高分解能(HD) RS232セット:アイボリ、RS232ケーブル
1902gHD-K
案件対応
RoHS対応
Xenon 1902 高分解能(HD) KBセット:アイボリ、KBケーブル
1902gSR-U(*1)
RoHS対応
Xenon 1902 標準レンジ(SR) USBセット: アイボリ、USBケーブル
1902gSR-R
案件対応
RoHS対応
Xenon 1902 標準レンジ(SR) RS232セット:アイボリ、RS232ケーブル
1902gSR-K
案件対応
RoHS対応
Xenon 1902 標準レンジ(SR) KBセット:アイボリ、KBケーブル
1902gHDB-U(*1)
RoHS対応
Xenon 1902 高分解能(HD) USBセット: ブラック 、USBケーブル
1902gHDB-R
案件対応
RoHS対応
Xenon 1902 高分解能(HD) RS232セット: ブラック、RS232ケーブル
1902gHDB-K
案件対応
RoHS対応
Xenon 1902 高分解能(HD) KBセット:ブラック、KBケーブル
1902gSRB-U(*1)
RoHS対応
Xenon 1902 標準レンジ(SR) USBセット: ブラック、USBケーブル
1902gSRB-R
案件対応
RoHS対応
Xenon 1902 標準レンジ(SR) RS232セット:ブラック、RS232ケーブル
1902gSRB-K
案件対応
RoHS対応
Xenon 1902 標準レンジ(SR) KBセット:ブラック、KBケーブル
(*1) USBキーボードとUSBバーチャルCOMインターフェイスに対応しています。
(*) クレードルセットは本体・クレードル・充電池パック・ケーブルが含まれます。
(**) ACアダプタ(46-00525)は別売です。
USB I/Fモデルは、PCから十分な受電で行える場合に限り、充電を行うことができますが、充電時間は長くなります。FIPS暗号化対応モデルもご用意しております。詳しくは、お問い合わせください。
(***) メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。
RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。

Xenon 1902 超高速ワイヤレスエリアイメージャ(単体)<販売終了>

型番 仕様
1902h□ (*1)
RoHS対応
超高速ワイヤレスエリアイメージャ, ホワイト, 抗菌, 充電池パック付
1902g□ (*1)
RoHS対応
超高速ワイヤレスエリアイメージャ, アイボリー, 充電池パック付
1902g□B (*1)
RoHS対応案件対応
超高速ワイヤレスエリアイメージャ,?ブラック, 充電池パック付
1902BASE-U (*2)(*3)
RoHS対応
充電機能付無線ベースステーション, USB I/F
1902BASE-K (*3)
RoHS対応
充電機能付無線ベースステーション, キーボードI/F
1902BASE-R (*3)
RoHS対応
充電機能付無線ベースステーション, RS232C
(*1) □には、各モデルを表す2文字のアルファベットが入ります。
HD : 高分解能モデル例) 1902hHD, 1902gHD, etc
SR : 標準レンジモデル例) 1902hSR, 1902gSR, etc
ER : ロングレンジモデル例) 1902gER, etc (1902hには、ERの設定はありません)
(*2) USBキーボードとUSBバーチャルCOMインターフェイスに対応しています。
(*3) ACアダプタ(46-00525)は別売です。
USB I/Fモデルは、PCから十分な受電で行える場合に限り、充電を行うことができますが、充電時間は長くなります。FIPS暗号化対応モデルもご用意しております。詳しくは、お問い合わせください。
(**) メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。
RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。

オプション

型番 仕様
1900STD-08
RoHS対応
スタンド, グレー高さ8cm 固定タイプ
1900STD-15
RoHS対応
スタンド, グレー, 高さ15cm, 固定タイプ
1900STD-FX22
RoHS対応
スタンド, ブラック, 高さ22cm, フレックスネックタイプ
1900STD-PASS
190x用パスポートスタンド
1900HOLDER 壁掛ホルダーキット, ネジ付
SW-OCR-1900 (*1)
OCR読取機能追加ライセンス, Xenon 1900/1902
SW-AD1-1902 (*2)(*3)
漢字送信/GS1編集/GS1フォーマットチェッカ/照合機能/マイナンバーOCRチェックデジット検査 追加オプション
SM-OCR(*2)(*3) Solomon OCRデコーダ(賞味期限モード/汎用モード)
SM-DPM(*2)(*3) Solomon DPMデコーダ
RBATT-4820
RoHS対応
専用充電池パック
1902CHGR(*4)

RoHS対応
充電専用ベースステーション
1902CHGR4B
RoHS対応
4スロットバッテリチャージャ, ACアダプタ付属
AP-100BT-07N Bluetoothアクセスポイント Class 1(ケーブル別売)
CBL-500-300-S00 USBインターフェイスケーブル,黒,
タイプA, 3mストレート
CBL-120-300-C00 RS232Cインターフェイスケーブル (+/-12V信号),黒 ,
DB9メス, 3mコイル, DCジャック+9番ピン受電
46-00525
RoHS対応
ACアダプタ, DC5V出力, MS/IS/190x
AR-01 ローアングル照明型アタッチメント
AR-02 同軸照明型アッタチメント
(*1) 1902本体と同時発注をお願いします。シリアル番号情報が必要です。
(*2) 1902本体と同時発注をお願いします。OCRに関する機能は「OCR読取機能追加ライセンス」が必要です。
(*3) Solomonデコーダ(SM-OCR/SM-DPM)、応用機能(SW-AD1-1900)は共存はできません。
(*4) ACアダプタは別売です。
別売のACアダプタ(46-00525)が必要となります。

ダウンロード:ドキュメント

機種 文書
Xenon 1900g/1902g ユーザーズガイド
(*1) Honeywell社からのダウンロードになります。

※ 改良の為、予告無く外観・仕様を変更する場合があります。
