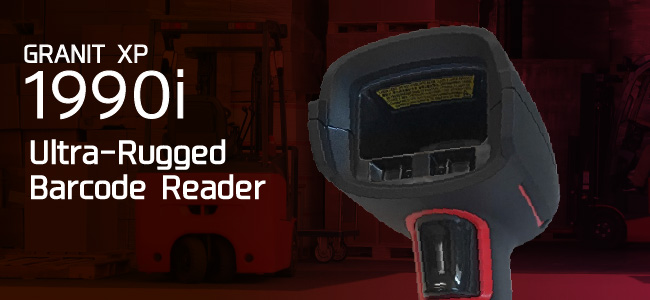

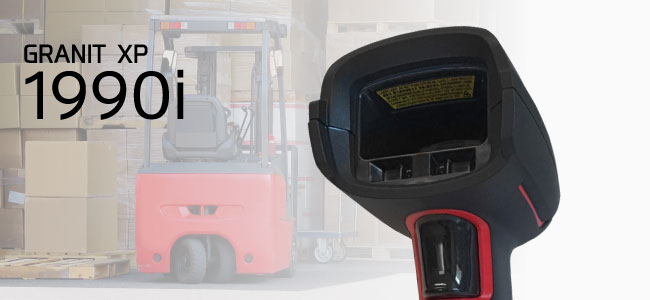

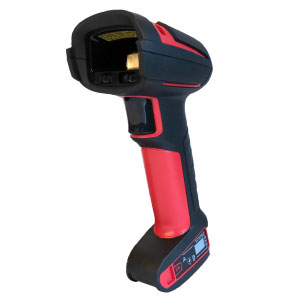

GRANIT XP 1990i
産業用 エリアイメージャ |
発売予定 |
- ハードな物流業務に耐える
高堅牢・高性能リーダ
- 遠近両用スキャンエンジンを搭載（XR）
- 防塵・防水 IP65/IP67
- OCRフォント読み取りに対応(オプション)
|
|
フォークリフトが行き交うトラックバース等、貨物を扱う物流の現場では落下・衝撃・防水などで作業が止まること無く、安心して作業を行う業務フローが求められています。
ハネウエルでは、業界最高レベルの堅牢性に対応するため、1mからの転倒7,000回、ならびにアメリカ国防総省制定MIL規格(MIL-STD-810G)の規定(温度25℃/湿度55%）で3mの落下仕様に準拠し、また防塵・防滴・防水対応ではIP65及びIP67に準拠した最新バーコードリーダGRANIT XP 1990iを開発しました。

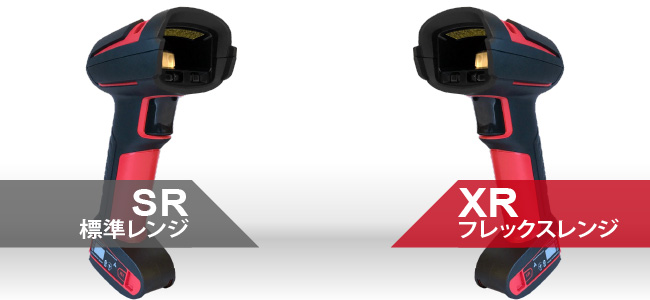

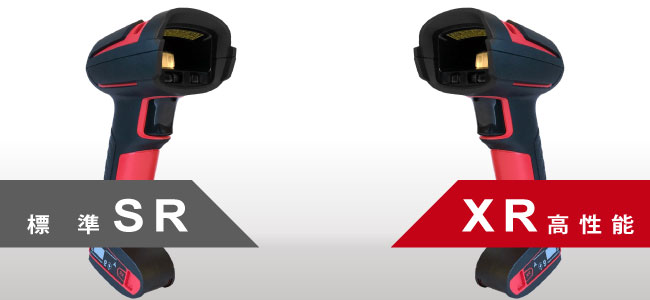

用途に合ったリーダをSR/XRの2モデルから選択
GRANIT XP 1990iには、標準SRモデル、高性能XRモデルの2機種がラインナップされています。
標準SRモデル：
接触から84cmまでのバーコード読み取りに適しています。
高性能XRモデル：

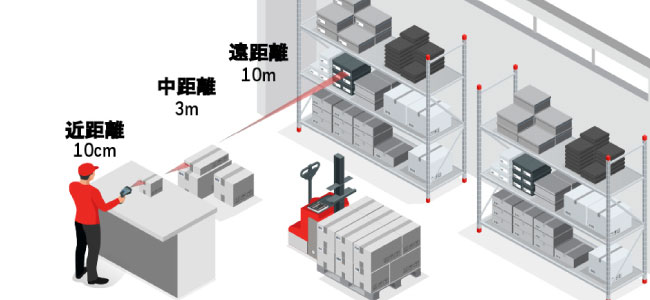

接触から10mまでの遠距離・近距離のバーコードを自動測光して読み取りを行う
最新技術FlexRangeスキャンエンジンを搭載したモデルです。
FlexRange™ 遠近両用スキャンエンジンを搭載
GRANIT XP 1990i XRモデルに搭載されているFlexRangeスキャンエンジンには、遠距離・近距離に対応した２種類の超小型カメラを搭載してますので、従来製品のようにズームする時間とその可動部が有りません。
バーコードまでの距離をAIが自動計測して瞬時に読み取りを実現すると共に、故障発生率を低減する設計になっています。

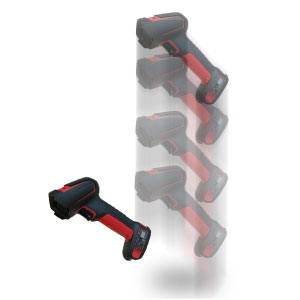

世界トップクラスの耐久性・堅牢性
3ｍからの落下衝撃耐久性を50% *改善、さらに1mから7,000回の転倒衝撃耐久性を40% *改善しました。
落下衝撃：
温度25℃、湿度55%の環境では、3mから30回の落下に耐える堅牢性を
-30℃の環境では、2mからの落下に耐える堅牢性を実現しました。
転倒衝撃：
1mから7,000回の転倒にも耐える堅牢性
*メーカでの比較による
世界トップクラスの防塵・防水性能
30分の水没が可能な防塵・防水保護クラスIP65とIP67規格に準拠した、トップクラスの耐久性を持っています。
-30〜50℃！業界最高レベルの耐環境性能

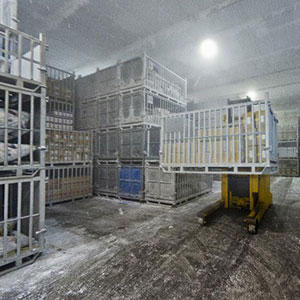

GRANIT XP 1990iは、製造現場や物流現場、冷凍倉庫など、屋内外の過酷な環境下でも使えるバーコードリーダです。
-30℃〜+50℃の環境下でも手元の伝票はもちろん、棚の上にある商品バーコードも高速・正確に読み取ります。
業界最高クラスの読み取り性能と耐環境性能を実現しました。
読取パフォーマンスの低下を軽減させる設計
GRANIT XP 1990iは、小型化された特殊強化スキャンウインドウをリーダーの最奥部にデザイン。
作業中に発生する衝撃やキズ、ゴミ等が付着することによる読み取りパフォーマンスの低下とメンテナンス発生頻度を軽減します。
文字を読み取る ソロモンOCR
GRANIT XP 1990iは【ソロモンOCR】に対応し、独自開発の文字検出と文字判定アルゴリズムで、高速・高精度に バーコードスキャナ単体でのOCR読み取りが可能です。
日付の読み取りに特化した賞味期限モードと任意の書式を設定できる汎用モードを選べます。
賞味期限モードでは、ダンボールに印字された品質が低い印字条件でも粘り強く読み取ることができます。 汎用モードでは、複数段設定により、最大5段までの文字列を一括で読み取ることが可能です。
読取深度参考値
1990i XR
| 分解能 |
レンジ |
| 0.127mm Code 39 |
20 mm 〜220 mm |
| 0.330mm UPC |
0 mm 〜1520 mm |
| 0.170mm PDF 417 |
20 mm 〜209 mm |
| 0.254mm Data Matrix |
30 mm 〜220 mm |
| 0.508mm QR Code |
33 mm 〜1525 mm |
| 最小分解能 1D Code 39 |
0.076 mm |
| 最小分解能 2D Data Matrix |
0.152 mm |
| 2.54mm Code 39 |
10 m |
1990i SR
| 分解能 |
レンジ |
| 0.127mm Code 39 |
20 mm 〜220 mm |
| 0.330mm UPC |
0 mm 〜504 mm |
| 0.508mm Code 39 |
0 mm 〜837 mm |
| 0.170mm PDF 417 |
20 mm 〜209 mm |
| 0.254mm Data Matrix |
30 mm 〜220 mm |
| 0.508mm QR Code |
33 mm 〜475 mm |
| 最小分解能 1D Code 39 |
0.076 mm |
| 最小分解能 2D Data Matrix |
0.152 mm |
読み取りコード
一次元コード（バーコード）/二次元コード（QRなど）
一般的なシンボル
その他
Digimarc
OCRフォント(オプション)
仕様表
| 項目 |
仕様 |
| 外形寸法（長さx幅x高さ） |
192mm x 76mm x 100mm
|
| 重量 |
320 g
|
| 入力電圧 |
4.0V(DC)〜5.5V(DC)
|
| 動作電源 |
2.35W (470mA @5V DC)
|
| インターフェイス |
USB、キーボードウェッジ、RS-232 TTL |
| インディケータ |
LED、ビープ音（トーンと音量調節可）、バイブレーション |
| 動作温度 |
-30℃〜50℃ |
| 保管温度 |
-40℃〜70℃ |
| 湿度 |
0%〜95% 結露なきこと |
| 耐静電気 |
±8 kV 接触放電、±20 kV 空中放電 |
| 転倒衝撃 |
1mの高さから7,000回 |
| 落下衝撃 |
・2.0m：コンクリート面に50回(-30〜50℃)
・2.4m：コンクリート面に20回(25℃/湿度55%)
・3.0m：MIL-STD-810G規格(温度25℃/湿度55%） |
| 防水防塵 |
IP65及びIP67規格準拠 |
| 対外乱光 |
0 〜100,000ルクス |
| 保証 |
3年 |
スキャナ部
| 項目 |
仕様 |
| スキャンパターン |
エリアイメージャー（1280 x800 ピクセルアレイ） |
| 移動読取 |
最大4500mm/s |
| スキャンアングル |
水平：40°；垂直：30° |
| 印刷コントラスト |
20% 最小反射率差 |
| ロール/ピッチ/スキュー |
-360°,45°,65° |
Xenon XP 1950g エリアイメージャ [HD:高密度]
■ハンディタイプ [HD:高密度]
| 型番 |
仕様 |
| 1950GHD-U(*1) |
XenonXP エリアイメージャ, アイボリー,
HD, USBインターフェイスケーブル付 |
| 1950GHD-K |
XenonXP エリアイメージャ, アイボリー,
HD, KBDインターフェイスケーブル付 |
| 1950GHD-R(*2) |
XenonXP エリアイメージャ, アイボリー,
HD, RS232インターフェイスケーブル付, ACアダプタ別売 |
| 1950GHDB-U(*1) |
XenonXP エリアイメージャ, ブラック,
HD, USBインターフェイスケーブル付 |
| 1950GHDB-K |
XenonXP エリアイメージャ, ブラック,
HD, KBDインターフェイスケーブル付 |
| 1950GHDB-R(*2) |
XenonXP エリアイメージャ, ブラック,
HD, RS232インターフェイスケーブル付,
ACアダプタ別売 |
■ラチェットタイプ [HD:高密度]
| 型番 |
仕様 |
| 1950GHDB-RT-U(*1) |
XenonXP エリアイメージャ(ラチェット), ブラック, HD,
USBインターフェイスケーブル付 |
| 1950GHDB-RT-K |
XenonXP エリアイメージャ(ラチェット), ブラック, HD,
KBDインターフェイスケーブル付 |
| 1950GHDB-RT-R(*2) |
XenonXP エリアイメージャ(ラチェット), ブラック, HD,
RS232インターフェイスケーブル付, ACアダプタ別売 |
| (*1) |
USBキーボードとUSBバーチャルCOMインターフェイスに対応しています。 |
| (*2) |
別売のACアダプタが必要です。 |
| (**) |
メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。
RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。 |
Xenon XP 1950g エリアイメージャ [SR:標準レンジ]
■ハンディタイプ [SR:標準レンジ]
| 型番 |
仕様 |
| 1950GSR-U(*1) |
XenonXP エリアイメージャ, アイボリー, SR,
USBインターフェイスケーブル付 |
| 1950GSR-K |
XenonXP エリアイメージャ, アイボリー,
SR, KBDインターフェイスケーブル付 |
| 1950GSR-R(*2) |
XenonXP エリアイメージャ, アイボリー,
SR, RS232インターフェイスケーブル付,
ACアダプタ別売 |
| 1950GSRB-U(*1) |
XenonXP エリアイメージャ, ブラック,
SR, USBインターフェイスケーブル付 |
| 1950GSRB-K |
XenonXP エリアイメージャ, ブラック,
SR, KBDインターフェイスケーブル付 |
| 1950GSRB-R(*2) |
XenonXP エリアイメージャ, ブラック,
SR, RS232インターフェイスケーブル付,
ACアダプタ別売 |
■ラチェットタイプ [SR:標準レンジ]
| 型番 |
仕様 |
| 1950GSRB-RT-U(*1) |
XenonXP エリアイメージャ(ラチェット), ブラック, SR,
USBインターフェイスケーブル付 |
| 1950GSRB-RT-K |
XenonXP エリアイメージャ(ラチェット), ブラック, SR,
KBDインターフェイスケーブル付 |
| 1950GSRB-RT-R(*2) |
XenonXP エリアイメージャ(ラチェット), ブラック, SR,
RS232インターフェイスケーブル付, ACアダプタ別売 |
| (*1) |
USBキーボードとUSBバーチャルCOMインターフェイスに対応しています。 |
| (*2) |
別売のACアダプタが必要です。 |
| (**) |
メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。
RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。 |
オプション・アクセサリ
| 型番 |
仕様 |
| 46-00525 |
ACアダプタ, DC5V出力, MS/IS/190x |
| 1900STD-08 |
スタンド, グレー高さ8cm 固定タイプ |
| 1900STD-15 |
スタンド, グレー, 高さ15cm, 固定タイプ |
| 1900STD-FX22 |
スタンド, ブラック, 高さ22cm, フレックスネックタイプ |
| 1900STD-PASS |
190x用パスポートスタンド |
| 1900HOLDER |
壁掛ホルダーキット, ネジ付 |
SW-AD1-195X
（*1）（*2） |
漢字送信/GS1編集/GS1フォーマットチェッカ/照合機能追加オプション |
SM-OCR
（*1）（*2） |
Solomon OCRデコーダ(賞味期限モード/汎用モード) |
SM-DPM
（*1）（*2） |
Solomon DPMデコーダ |
| (*1) |
1950本体と同時発注をお願いします。 |
| (*2) |
Solomonデコーダ（SM-OCR/SM-DPM）、応用機能（SW-AD1-195X）は共存はできません。 |
