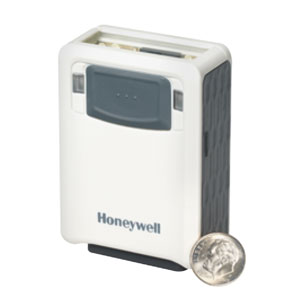

Vuquest 3320g
定置式超高速エリアイメージャ

ベストプライス

  • 高速移動読み取りに対応
  • 高画質なデジタル画像の取得が可能
  • 視認性の高いLEDエイマー採用
  • OCRフォント読み取りに対応(オプション)
  • 外部I/O対応でスキャナのブザー、照明、トリガのコントロールが可能
  • TotalFreedom(TM) 2.0 対応
    プログラム開発によるデ゙コード・データ編集・ イメージ処理のフレキシブルな拡張が可能
1次元コード2次元コードHID POSOPOS 対応2年保証
  • 特長
  • 仕様
  • 型番

取付ネジ穴

8670 Bluetooth リングスキャナー

底面に3つのM3 x 5 mm取り付けネジ穴(最大深さ5 mm)があります。 3cm-kgのトルクを超えないでください。

8670 Bluetooth リングスキャナー

二次元コード(QRなど)
QRコード、マイクロQRコード、 PDF417、マイクロPDF417、GS1 Composite、 (RSS14, RSS Stacked, RSS Limited, RSS Expanded, CC-A, CC-B)、 Maxi Code、Data Matrix、Aztec Code、Codablock F、GS1 DataBar(RSS/RSS 合成シンボル)など
一次元コード(バーコード)
JAN13、JAN8、アドオンコード、EAN13/8、 Code128&GS1-128(旧UCC/EAN128)、Code39、UPC-A、UPC-E、 Codabar(NW-7)、ITF(インターリーブド 2of5)、 Code11、Code93、Codablock、 GS1 Databar Expanded、GS1 Databar Limited、 GS1 DataBar Omnidirectional、GS1 Databar Truncated Matrix 2of5、Standard 2of5、インダストリアル 2of5など
ポスタルコード
各国の郵便コード
OCRフォント(オプション)
OCR-A, OCR-B

読取深度参考値

標準レンジ(SR) 読取深度
0.125mm(Code39) 55〜159mm
0.330mm(UPC) 39〜435mm
0.254mm(DataMatrix) 47〜216mm
0.508mm(DataMatrix) 33〜414mm
高分解能(HD) 読取深度
0.125mm(Code39) 22〜125mm
0.330mm(UPC) 30〜190mm
0.254mm(DataMatrix) 16〜142mm
0.508mm(DataMatrix) 19〜209mm
拡張レンジ(ER) 読取深度
0.125mm(Code39) 136〜220mm
0.330mm(UPC) 59〜516mm
0.254mm(DataMatrix) 121〜274mm
0.508mm(DataMatrix) 52〜486mm
(*) バーコードの品質、環境によって異なる場合があります。

仕様

項目 仕様
光学仕様 照明 LED 可視赤色LED 633 nm 緑色LEDエイマー 528nm
スキャンパターン エリアイメージ  844 x 640 ピクセル
スキュー角 65°
ピッチ角 45°
読取可能移動速度 610cm/秒(0.330mm UPCコードを最適焦点で読み取った場合)
インターフェイス ・USB
・PS2 キーボード
・RS232C
電気仕様 電源 4〜5.5VDC
消費電流 2.3W(450mA@5VDC)
待機電流 0.45W(90mA@5VDC)
温度 動作温度 0℃ 〜 40℃
保管温度 -20℃ 〜 70℃
湿度 5% 〜 95% 結露無し
耐外乱光 100 000 lx (太陽光下)
耐落下 1.5m の高さから床面へ自然落下後、動作に支障なし
外形寸法(mm) (L)73mm x (W)51mm x (D)26mm
重量 約77g (ケーブル含まず)
保護等級 IP53
規格 FCC Part 15 Class B, ICES-003, CE
安全 IEC62471:2006, IEC60950-1
保証期間 2年間

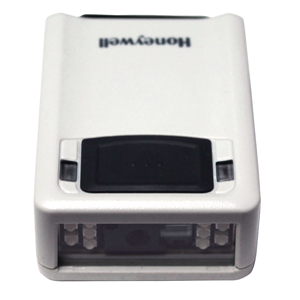

Vuquest 3320g 定置式超高速エリアイメージャ

型番 仕様
3320g
RoHS対応 (*1)
定置式エリアイメージャ(3320g-4), インターフェイスケーブル別売
3320gHD
RoHS対応 (*1)
定置式エリアイメージャ(3320gHD-4), 高分解能, インターフェイスケーブル別売
3320gER
RoHS対応 (*1)
定置式エリアイメージャ(3320gER-4), 拡張レンジ, インターフェイスケーブル別売
SW-OCR-33XX OCR読取機能追加ライセンス
SW-EIO-33XX EIO機能追加ライセンス

インターフェイスケーブル

型番 仕様
52-52559-3-FR
MS4980/3310g/3320g標準ケーブル, USB/ストレート/2.9m/DCジャック有/ブラック
52-52559-N-3-FR
MS4980/3310g/3320g標準ケーブル, USB/ストレート/2.9m/DCジャック無/ブラック
52-52558-3-FR
MS4980/3310g/3320g標準ケーブル, PS2/ストレート/2.9m/DCジャック有/ブラック
52-52557-3-FR
MS4980/3310g/3320g標準ケーブル, RS232/ストレート/2.9m/DCジャック有/ブラック
52-52561-3-FR
33xxg, USBインターフェイスケーブル, 黒, 約2.9m ストレート, 外部I/O
52-52562-3-FR
33xxg, RS232Cインターフェイスケーブル, 黒, 約2.9m ストレート, 外部I/O
46-01210
プレゼンテーショントレースタンド
46-00525
ACアダプタDC5V出力
(*1) インターフェイスケーブルは、別売です。
(**) メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBキーボードインターフェイス(HID)をご利用ください。RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。
