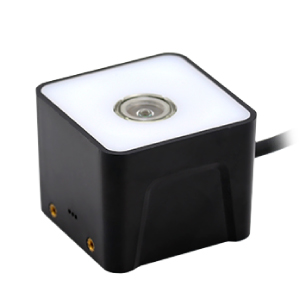

HF510
組込用小型エリアイメージャ

HF510
組込用小型エリアイメージャ

販売終了

  • 組み込みに最適なコンパクト設計
  • QR決済・モバイルペイメント対応
  • 近接読みが可能
  • 特長
  • 仕様
  • 型番

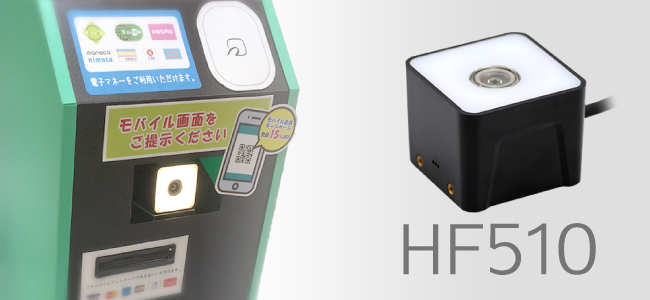

QR決済・モバイルペイメントに最適な 組み込みモジュール

HF510 ハンディターミナル

HF510は、独自の LED 照明により液晶画面の QR コードの読み取りもスムーズに行える、組込み用 2 次元スキャナです。 コンパクト設計で、KIOSK 端末など省スペースの機器への組み込みに最適です。

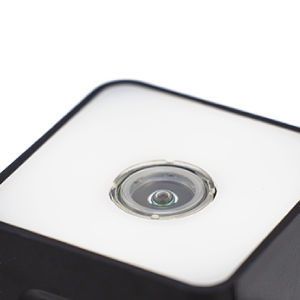

ディフューザー機能搭載

ディフューザー機能搭載

液晶画面に表示された QR クーポンや会員用バーコードの読み取り性能にも優れています。

一般的な1次元・2次元シンボルの他、モバイルチケットもスムーズに読み取ります。同クラス製品では搭載が難しかったディフューザー機能の開発にも成功し、クラス最高読み取りを実現しました。

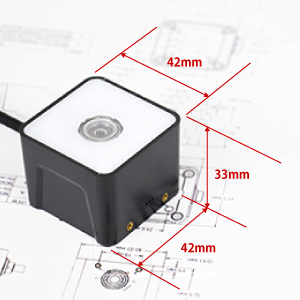

組み込みに最適なコンパクト設計

組み込みに最適なコンパクト設計

4.2x4.2x3.3 cm のコンパクト設計で、KIOSK 端末など省スペースで機器に組み込めます。
本体の側面と底面に固定用のネジ穴があり、M2/M3 ネジで固定できます。

また、IP40の防塵性能により、ホコリの多い場所への設置も可能です。

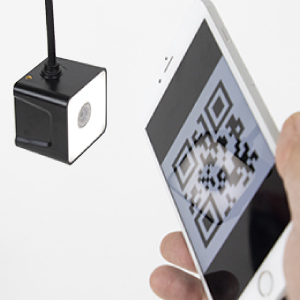

QR決済・モバイルペイメント

QR決済・モバイルペイメント

ホストシステムと連携させることで、QR決済・モバイルペイメントに最適な組み込みモジュールとしてご利用いただけます。

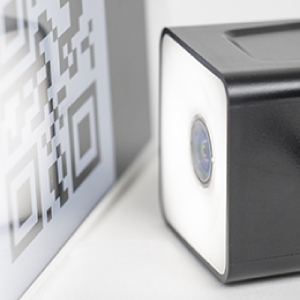

近接読みが可能

近接読みが可能

HF510は独自開発のワイドアングルレンズを搭載。

他の製品に比べ、超近接距離での読み取りを可能にしました。
キオスク端末などの組み込む機器の設置スペースが少なくて済み、今まで組み込めなかった機器にも搭載が可能になりました。



対応シンボル

二次元コード(QRコード)

Aztec Code, Data Matrix, QR Code, Micro QR Code, MaxiCode, Han Xin Code Codablock など

一次元コード(バーコード)

JAN(EAN)コード, UPCコード, Code 39, Code 128, Codaba, Interleaved 2 of 5, GS1 Databar, Code 93 , Codablock など

仕様

項目 仕様
照明 白色LED エイミング 624nm
イメージセンサ 640 x 480画素
インターフェイス USB(HID)・RS232C(TTL)
分解能 1次元(Code 39)0.076mm  2次元(QR)0.170mm
最小読取距離 1次元(Code 39)15mm  2次元(QR)15mm
最小シンボルコントラスト 35%
スキュー角 / ピッチ角 ±55° / ±65°
移動体読取 120cm/秒(UPC 0.330mm)
寸法 (L)42mm (ケーブル込み 218mm) x (W)42mm x (H)33mm
重量 55.5g
消費電流 動作時 2.25W (450mA@5V DC)
待機時 1.25W (250mA@5V DC)
電源 4.4V DC 〜 5.5V DC
動作温度 -10℃〜50℃
保管温度 -40℃ 〜 70℃
湿度 0%〜95%(結露なきこと)
保護等級 IP40
対落下 落下:1.2m タンブル(連続回転):0.5m x 3,000回
ESD保護 空気放電 10kV 接触放電 6kV
保証期間 1年
(*)
シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。

HF510 組込用小型エリアイメージャ

型番 仕様
HF510-1-1-USB
(販売終了)
組込用小型エリアイメージャ, USBケーブルセット
HF510-1-1-RS232
(販売終了)
組込用小型エリアイメージャ, RS232Cケーブルセット, ACアダプタ別売

オプション

型番 仕様
46-00525 ACアダプタ, DC5V出力

ダウンロード:ドキュメント

機種 文書
Xenon 1900g/1902g ユーザーズガイド
(*1) Honeywell社からのダウンロードになります。

※ 改良の為、予告無く外観・仕様を変更する場合があります。
