Honeywell|ハネウェル バーコード製品総合カタログダウンロード HF560

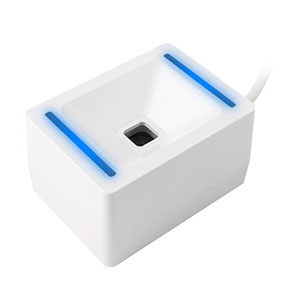

定置式小型エリアイメージャ

HF560
定置式小型エリアイメージャ

ベストプライス

  • 液晶画面の読み取りに特化
  • 無駄のないコンパクトな設計
  • microUSBケーブルにも対応
  • 特長
  • 仕様
  • 型番

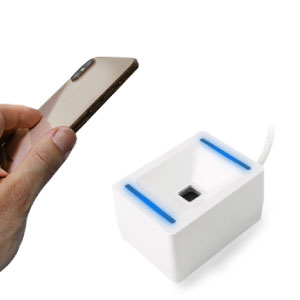

液晶画面の読み取りに特化

液晶画面の読み取りに特化

HF560は、独自のインジケーター光を採用した固定式2次元スキャナです。

視野角の広さと読み取り性能に優れており、一般的な1次元・2次元シンボルの他、液晶画面に表示されたQRクーポンや会員用バーコ
ード、モバイルチケットもスムーズに読み取ります。

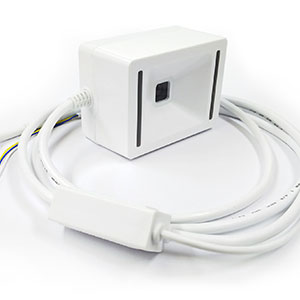

無駄のないコンパクトな設計

無駄のないコンパクトな設計

シンプルかつコンパクトな設計で、セルフレジや自動改札など省スペースの機器への組み込みに最適です。

本体の底面に固定用ネジ穴(M3)が設けられており、組み込み機器に固定できます。

また、-20 〜 60℃の動作範囲 、IP54の防塵性能により、ホコリや飛沫の多い場所への設置も可能です。

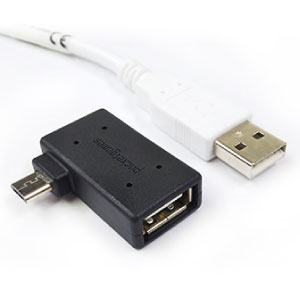

microUSBケーブルにも対応

microUSBケーブルにも対応

インターフェースはUSB・RS232より選択が可能です。

変換アダプタ(オプション)を用いることにより、microUSBへの対応も可能です。





対応シンボル

一般的な1次元・2次元シンボル、PDF

読み取り深度

シンボル 読み取り距離
Code 39(0.508mm) 15mm 〜 185mm
UPC-A(0.33mm) 15mm 〜 150mm
QR Code(0.508mm) 15mm 〜 120mm
QR Code(1.016mm) 15mm 〜 225mm
(*)
シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。

仕様

項目 仕様
イメージセンサ 844 x 480画素
最小読取距離 1次元(Code 39)15mm  2次元(QR)15mm
分解能 1次元(Code 39)0.19mm  2次元(QR)0.254mm
最小シンボルコントラスト 30%
ピッチ /スキュー /チルト ±65° / ±45° / ±180°
移動体読取 600cm/秒(QR 1.016mm)
インターフェイス USB、RS232C
インディケータ 青:スタンバイ
緑点滅:デコード成功
寸法 (L)76mm x (W) 56mm x (H) 42.45mm
重量 235g
入力電圧 5 ± 0.5V DC
動作電力 2W (400mA@5V DC)
保護等級 IP54
動作温度 -20℃〜60℃
保管温度 -40℃ ~ 70℃
湿度 0%〜95%(結露なきこと)
対落下 落下:1.5m × 2回
周辺光 0 〜 100,000 lux
ESD保護 空気放電 15kV 接触放電 6kV
耐震性 3軸:1軸あたり2時間
1.52mm(0.06)ピーク変位(22Hz〜300Hz)5G 加速度
保証期間 1年(ケーブルを除く)
(*)
シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。

HF560 定置式小型エリアイメージャ

型番 仕様
HF560SR-1-USB 小型定置式エリアイメージャ(白), USBケーブル付
HF560SR-4-RS232 小型定置式エリアイメージャ(白), RS232Cケーブル付, ACアダプタ別売

オプション

型番 仕様
46-00525 ACアダプタ, DC5V出力
