HF800
固定式 工業用エリアイメージャ |
案件対応：お問い合わせください |
- 物流・生産ラインに最適
- 高堅牢・防塵防水
- DPM対応固定式スキャナ
|
|

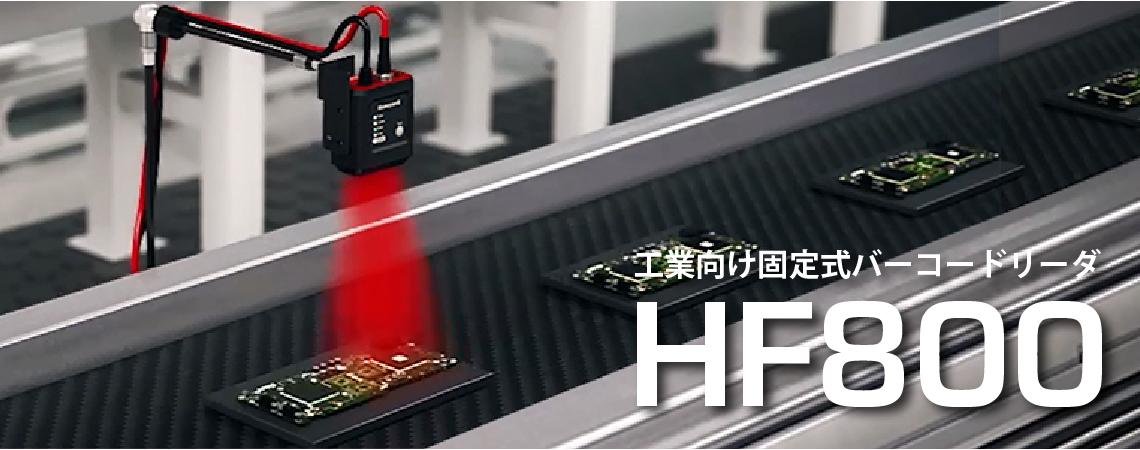

生産ライン/コンベア搬送/FA業界での運用を想定した
固定式二次元コードリーダ

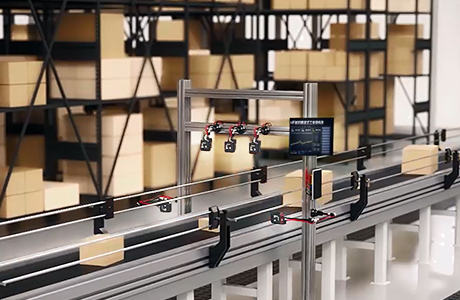

物流・生産ラインに最適
広視野読み取りが可能なため、物流・生産ラインの使用に最適です。

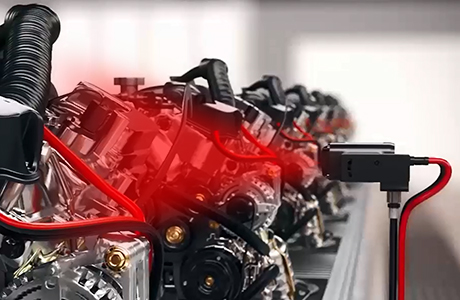

高速移動読み取り
物流センターでのベルトコンベア搬送、生産ラインの搬送など、移動するコードを安定して読み取ります。

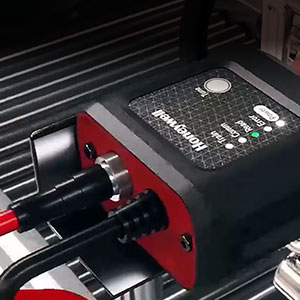

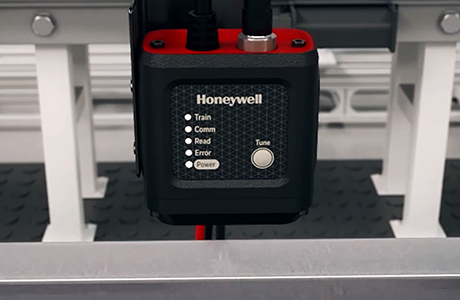

LEDインジケータ
製品に搭載されたLEDインジケータにより、機器の状態を瞬時に把握できます。
Ethernet対応（DHCP・固定IP）
Ethernetインターフェイスを搭載し、ネットワーク環境での機器制御・データ通信が可能です。

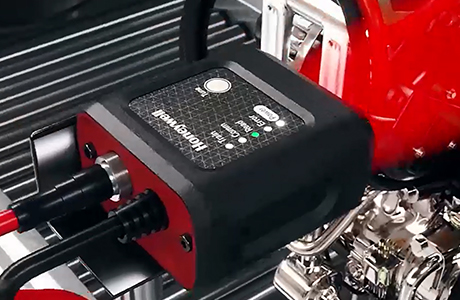

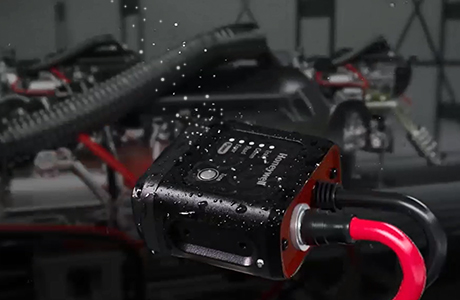

高堅牢・防塵防水
物流・生産ラインでの運用に耐える高堅牢性と、IP65準拠の防塵防水、0℃〜50℃でご利用いただけます。

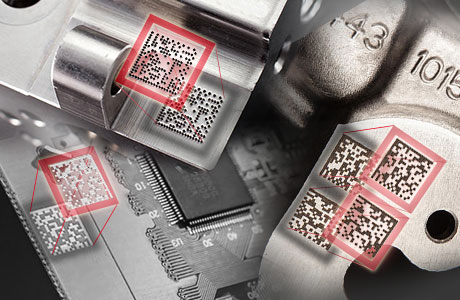

DPM対応固定式スキャナ
製品に直接2次元コードを印字するダイレクトパーツマーキング（DPM）においても、高速読取りが可能です。

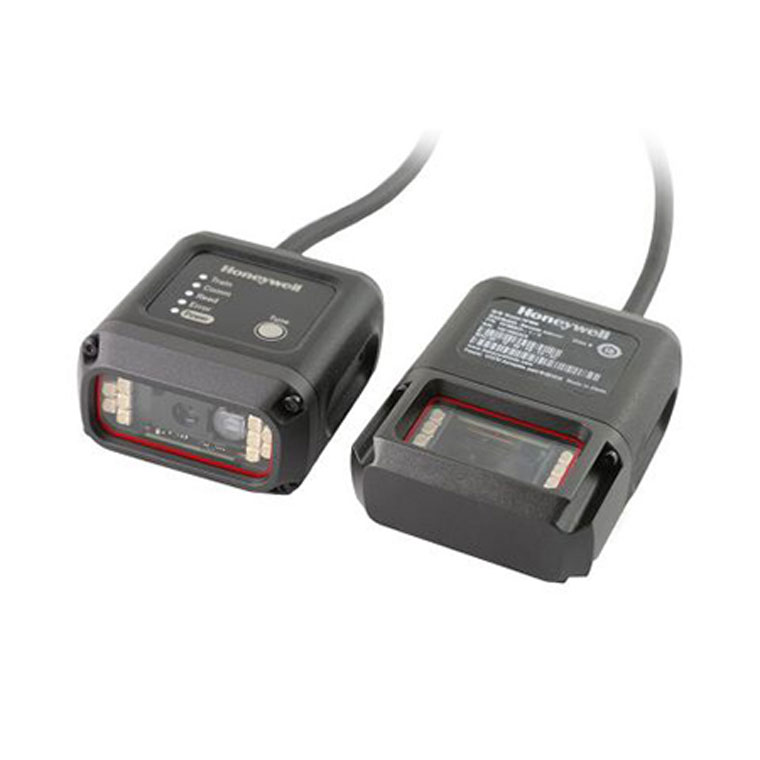

スキャン方向の異なる2モデル
スキャンウィンドウの方向が異なる2モデルをラインナップ。
- フロントビューモデル
(Horizontal mount:0°)
- サイドビューモデル
(Vertical mount:90°)
3つの読み取りタイプから選択
使用用環境に応じて3 タイプから選択することができます。
- HD（高分解能）
- SR（標準レンジ）
- ER（拡張レンジ）
対応シンボル
二次元コード（QRコード）
QRコード(QR Code)、マイクロQRコード(Micro QR Code)、 PDF417、マイクロPDF417(Micro PDF 417)、 GS1コンポジット(GS1 Composite)、 (RSS14, RSS Stacked, RSS Limited, RSS Expanded, CC-A, CC-B)、 Maxi Code、Data Matrix、Aztec Code、Codablock F、GS1 DataBar（RSS/RSS 合成シンボル）など
一次元コード（バーコード）
JAN13、JAN8、アドオンコード、EAN13/8、 Code128＆GS1-128(旧UCC/EAN128)、Code39、UPC-A、UPC-E、 Codabar(NW-7)、ITF(インターリーブド 2of5)、 Code11、Code93、Codablock、 GS1 Databar Expanded、GS1 Databar Limited、 GS1 DataBar Omnidirectional、GS1 Databar Truncated Matrix 2of5、Standard 2of5、インダストリアル 2of5など
読取深度
読取深度：標準レンジ （SR）
| シンボル(分解能) |
フロントビューモデル
(Horizontal mount:0°) |
サイドビューモデル
(Vertical mount:90°) |
| Code 39(0.101mm) |
- |
- |
| Code 39(0.127mm) |
64-140mm |
39-115mm |
| UPC(0.330 mm) |
55-405mm |
30-380mm |
| DataMatrix( 0.254mm) |
62-190mm |
37-165mm |
| DataMatrix( 0.508mm) |
47-375mm |
25-350mm |
読取深度：高分解能（HD）
| シンボル(分解能) |
フロントビューモデル
(Horizontal mount:0°) |
サイドビューモデル
(Vertical mount:90°) |
| Code 39(0.101mm) |
50-80mm |
25-55mm |
| Code 39(0.127mm) |
30-115mm |
25-90mm |
| UPC(0.330 mm) |
40-175mm |
25-150mm |
| DataMatrix( 0.254mm) |
22-128mm |
25-105mm |
| DataMatrix( 0.508mm) |
23-195mm |
25-170mm |
読取深度：拡張レンジ（ER）
| シンボル(分解能) |
フロントビューモデル
(Horizontal mount:0°) |
サイドビューモデル
(Vertical mount:90°) |
| Code 39(0.101mm) |
- |
- |
| Code 39(0.127mm) |
147-218mm |
122-193mm |
| UPC(0.330 mm) |
71-480mm |
46-455mm |
| DataMatrix( 0.254mm) |
135-250mm |
110-225mm |
| DataMatrix( 0.508mm) |
102-400mm |
77-375mm |
| ※1： |
シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。 |
仕様
| 項目 |
仕様 |
| イメージセンサ |
838 ｘ 640 ピクセル CMOSセンサー グローバルシャッター |
| 読取速度 |
60fps |
| インディケータ |
５つのステータスLED、ブザー |
| 視野角 |
水平: 65° , 垂直: 49° |
| PCS |
30% |
| インターフェイス |
RS232C、RS485、イーサーネット |
寸法/電気仕様
| 項目 |
仕様 |
| 寸法 |
フロントビュータイプ
(Horizontal mount:0°) |
(L)54.5mm x (W)52.5mm x (D)29mm |
サイドビュータイプ
(Vertical mount:90°) |
(L)73.2mm x (W)52.5mm x (D)29mm |
| 重量 |
フロントビュータイプ
(Horizontal mount:0°) |
210g（ケーブル含まず）
|
サイドビュータイプ
(Vertical mount:90°) |
265g（ケーブル含まず） |
| 本体素材 |
亜鉛合金 |
| 電源 |
10〜30V DC |
| 消費電流 |
最大 5W |
環境仕様
| 項目 |
仕様 |
| 防塵防滴 |
IP65 |
| 動作温度 |
0°C 〜 50°C |
| 保管温度 |
-20°C 〜 70°C |
| 操作OS |
Windows |
HF800 固定式 工業用エリアイメージャ
| 型番 |
仕様 |
| HF800ER-R1-1H |
Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. ER focus. Horizontal mount |
| HF800ER-R1-1V |
Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. ER focus. Vertical mount |
| HF800HD-R1-1H |
Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. HD focus. Horizontal mount |
| HF800HD-R1-1V |
Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. HD focus. Vertical mount |
| HF800SR-R1-1H |
Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. SR focus. Horizontal mount |
| HF800SR-R1-1V |
Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. SR focus. Vertical mount |
オプション
| 型番 |
仕様 |
| 50143315-002 |
ACC,Cable(M12 CONN TO RJ45,5M,Ethernet),HF800 |
| 50143315-001 |
ACC,Cable(M12 CONN TO RJ45,2M,Ethernet),HF800 |
| 50148058-001 |
ACC,Cable(DB25F CONN To IO Bulk,5M,RS232),HF800 |
| 50142347-001 |
ACC,Cable(DB25F CONN,1.5M,RS232),HF800 |
| 50144214-001 |
ACC,Cable(DB25F CONN,1.5M,RS485),HF800 |
| HCB-PWR-01 |
ACC,Power(Adapter and Plug),HF800 |
| 50150441-001 |
MOUNTING BRACKET KIT M6/8 HF800 |
| 50150443-001 |
MOUNTING BRACKET KIT M6/8 FLAT HF800 |
Honeywell保証システム
| 型番 |
仕様 |
| SVCHF800-SG3N |
HF800, Edge Service, Gold, 5-Day Depot, New 3-Year Contract |
| SVCHF800-SG5N |
HF800, Edge Service, Gold, 5-Day Depot, New 5-Year Contract |
ダウンロード：ドキュメント
| （*1） |
Honeywell社からのダウンロードになります。 |
※ 改良の為、予告無く外観・仕様を変更する場合があります。 |
