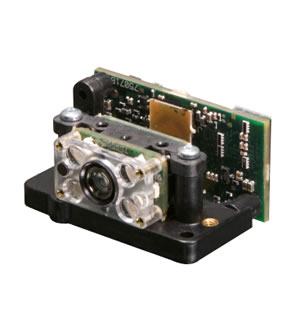

IS4920 超小型エリアイメージャモジュール
IS4920 超小型エリアイメージャモジュール PDFカタログ表示

MODEL IS4920
超小型エリアイメージャモジュール
ベストプライス

IS4920 超小型エリアイメージャモジュール 一般的な同等機種の約2倍のエリアをカバーする広角レンズを採用
IS4920 超小型エリアイメージャモジュール 医療デバイスやキヨスク端末などへの組み込み用途に最適
IS4920 超小型エリアイメージャモジュール バーコード・二次元コードを360°確実に読み取り( OCR読取オプション有り)
IS4920 超小型エリアイメージャモジュール 最大7コードを一括読み取りし、指定順序・フォーマットでホストへ送信可能CodeSelectTM
IS4920 超小型エリアイメージャモジュール 携帯電話などに表示されたクーポンやチケットコードの読み取りに対応
IS4920 超小型エリアイメージャモジュール 読取フィールド参考値
ナローバー(NB)
読取深度
コード種類
IS4920
0 127mm
50mm〜145mm
バーコード
0.254mm
30mm〜210mm
バーコード
0.330mm
25mm〜310mm
バーコード
0.127mm
45mm〜160mm
PDF
0.254mm
25mm〜270mm
PDF
0.254mm
50mm〜95mm
データマトリクス
0.381mm
35mm〜160mm
データマトリクス
0.508mm
40mm〜260mm
データマトリクス
IS4921
0 076mm
68mm〜105mm
バーコード
0.127mm 50mm〜120mm
バーコード
0.330mm 50mm〜170mm
バーコード
0.127mm 45mm〜130mm
PDF
0.127mm 75mm〜115mm
QR/データマトリクス

(*) バーコードの印刷品質や使用環境により読取性能は異なりますので、ご注意ください。



IS4920 超小型エリアイメージャモジュール 仕様一覧
項目 仕様
読取方式
エリアセンサー 1.3 メガピクセル
照明LED 赤色 650nm
エイミング 615nm
イメージ出力 BMP, TIFF, JPEG
分解能 IS4920 0.10mm (1D), 0.191mm(2D)
IS4921 0.063mm (1D), 0.10mm(2D)
MRD 値 20% min.
走査角度 IS4920 50°(水平), 37.5°(垂)
IS4921 38°(水平), 28.5°(垂直)
読取角度 チルト角 42°, ピッチ角 68°,
スキュー角 52°
読取幅 読取フィールド参考図参照
読取深度 読取フィールド参考図参照
読取コード バーコード
コード39, インターリーブド25, コーダバー(NW7), コード128, GS1-128, JAN/EAN/UPC, GS1 D t b GS1 D t b リミテッド Databar, Databar ,
GS1 DataBar エクスパンデット, 他
二次元コ-ド
QR, PDF417, データマトリクス, マキシコード, 郵便カスタマバーコード, コンポジット, 他
OCR フォント(ライセンス必要)
OCR-A, OCR-B, E-13B MICR
インターフェイス USB キーボード(HID) I/F
USB バーチャルCOM I/F
(USB-COM)
RS232C I/F(TTL レベル)
入力電圧 DC3V〜5.5V
消費電力 235mA typ., 400mA max. @ DC3.3V
アイドル時
160mA typ. @ DC3.3V (USB)
125mA typ. @ DC3.3V (TTL232)
スリープ時
600μA typ. @ DC3.3V (USB)
500μtyp. @ DC3.3V (TTL232)
動作温度 0℃〜+40℃
保管温度 20℃ +70℃
周囲湿度 5%〜95% 氷結・結露無し
耐落下 高さ1.5m から自然落下後、動作に支障なし
(スキャナに組み込まれた状態にて)
耐振動 7G 10〜500Hz
耐外乱光 100,000 lux (直射日光に相当)
外形寸法重量 イメージャ(マウンティングタブ無し) 約5g
14.5mm(L) x 20.6mm(W) x 11.9mm(H)
デコーダボート ゛約4g
6.7mm(L) x 38.4mm(W) x 19.4mm(H)
ブラケットモジュール 約14g
27.83mm(L) x 38.4mm(W) x 19.4mm(H)
コネクタ 12ピン POS コネクタ
(Molex 52559-1252)
EMC 規格 FCC Part 15, ICES-003, EN55022 Class B

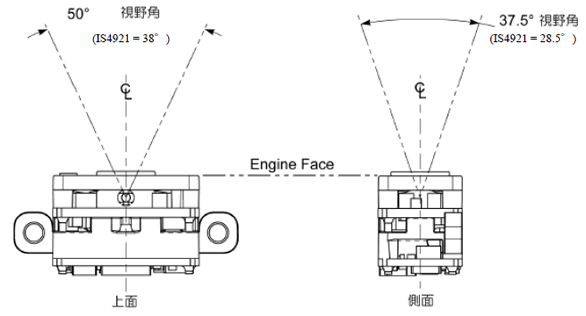

IS4920 超小型エリアイメージャモジュール読取フィールド参考図
IS4920 読取フィールド参考図

型番
仕様
IS4920-U(*1)(*3)
RoHS対応バーコードタッチスキャナMODEL1000
デコーダ搭載エイリアイメージャモジュール, 標準, USB
IS4920-R(*3)
RoHS対応バーコードタッチスキャナMODEL1000
デコーダ搭載エイリアイメージャモジュール, 標準, TTL232
IS4921-U(*1)(*3)
RoHS対応バーコードタッチスキャナMODEL1000
デコーダ搭載エイリアイメージャモジュール, 高分解能, USB
IS4921-R(*3)
RoHS対応バーコードタッチスキャナMODEL1000
デコーダ搭載エイリアイメージャモジュール, 高分解能, TTL232
SW-OCR-4920(*2)
RoHS対応バーコードタッチスキャナMODEL1000
OCR読取機能追加ライセンス, IS4920
(*1) USBキーボード(WINDOWS 98/2000/XP/Vista/7 32&64 対応)とUSBバーチャルCOM(WINDOWS
98/2000/XP対応)の両インターフェイスに対応しています。
(*2) IS4920/4921本体1台に、1ライセンス必要です。本体と一緒に、ご注文ください。
(**) エリアイメジャモジュルには細かい枝番指定があります。弊社担当までご相談ください。
(**) メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボード
インターフェイス又はUSBキーボードインターフェイス(HID)をご利用ください。RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。
(*3) ロット受注生産品となりますので、弊社担当までご相談ください。
