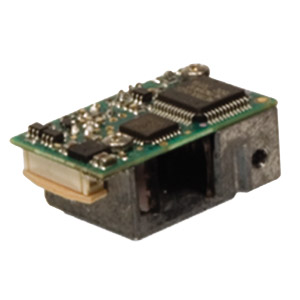

IS4800シリーズ
超小型レーザースキャナエンジン |
ベストプライス |
- 100スキャン/秒の高速スキャン
- 高度なデコーディング容量
- 幅広いスィープ角度
- ダイキャスト金属ハウジング
|
ダイキャスト金属ハウジング
衝撃に強く、耐久性の高いダイキャストを採用。ハンディーターミナル、バーコードリーダ、医療機器などに内蔵することができます。また、様々なアプリケーションにも使用することが可能です。
低消費電流のレーザーモジュール
IS4800シリーズは、小型軽量のレーザ走査の組み込み用モジュールです。高性能デコーダにより、迅速な読み取り性能を有し、コストパフォーマンスの高い製品です。
単4電池2本で動作させることも可能です。
読み取りコード
一次元コード
JAN13、JAN8、アドオンコード、EAN13／8、 Code128＆GS1-128(旧UCC／EAN128)、Code39、UPC-A、UPC-E、 Codabar(NW-7)、ITF(インターリーブド 2of5)、 Code11、Code93、RSS、Codablock、 Matrix 2of5、Standard 2of5、インダストリアル 2of5、GS1 DataBar
| 項目 |
IS4813 |
IS4823 |
IS4815 |
IS4825 |
| 外形寸法 |
エンジン |
24.5 mm × 14.5 mm × 11.0 mm |
| デコードボード |
24.7 mm × 11.8 mm × 6.8 mm |

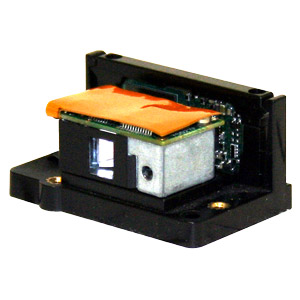

| 組み立てモジュール |
38.4 mm × 26.7 mm × 18.8 mm |
| 重量 |
エンジン |
8g |
| デコードボード |
2g |
| 組み立てモジュール |
15g |
| 入力電圧 |
3.3 ± 0.3 VDC |
5.0 ± 5% VDC |
| 消費電流 |
動作時 |
<120 mA |
<150 mA, TTL
<170 mA, USB |
<70 mA |
<135 mA, TTL
<135 mA, USB |
| 待機時 |
<30 mA |
- |
< 15 mA |
- |
| コネクタ |
エンジン |
10-Pin ZIF connector |
| デコードボード |
12-Pin ZIF connector |
| 組み立てモジュール |
| 取り付け |
エンジン |
取り付け穴 2箇所, M1.6 × 0.35
threaded, 2 mm max depth |
| 組み立てモジュール |
3 metal inserts, M2 × 0.4 threaded |
| 温度 |
動作温度 |
0℃〜40℃ |
| 保管温度 |
-40℃〜70℃ |
| 湿度 |
5%〜95% |
| 照明 |
可視レーザダイオード 650 nm |
| ホストシステムインターフェイス |
エンジン |
Industry standard |
| デコードボード |
TTL RS232 or USB |
| バイブレーション機能 |
7G over 10 - 500 Hz |
| 耐衝撃 |
2000 G for a duration of 0.85 msec |
| スキャン速度 |
100スキャン/秒 |
| スキャンパターン |
シングルライン |
| スキャン角度 |
54° |
| シンボルコントラスト |
35% min. |
| 最大分解能 |
4 mil (0.102 mm), decoder dependent |
| デコード機能 |
GS1 DataBar含む一般的な1次元コード
(IS4813およびIS4815のデコーダ) |
| チルト/ピッチ/スキュー |
± 42°, ± 68°, ± 52° |
| 保証 |
2年 |
|
